Marklin 3035 (modificato)
Modifica della 3035 E424 FS vecchio locomotore Italiano con mantello interamente in metallo (1969)
Per questo tipo di macchina la modifica è stata più semplice considerato le dimensioni. Ho installato il piccolo circuito stampato per il cambio direzione al posto del vecchio relè Marklin.
Il lavoro più impegnativo è stato inserire le lampadine a 6V. e i quattro led rossi diametro 3 mm per il cambio direzione.

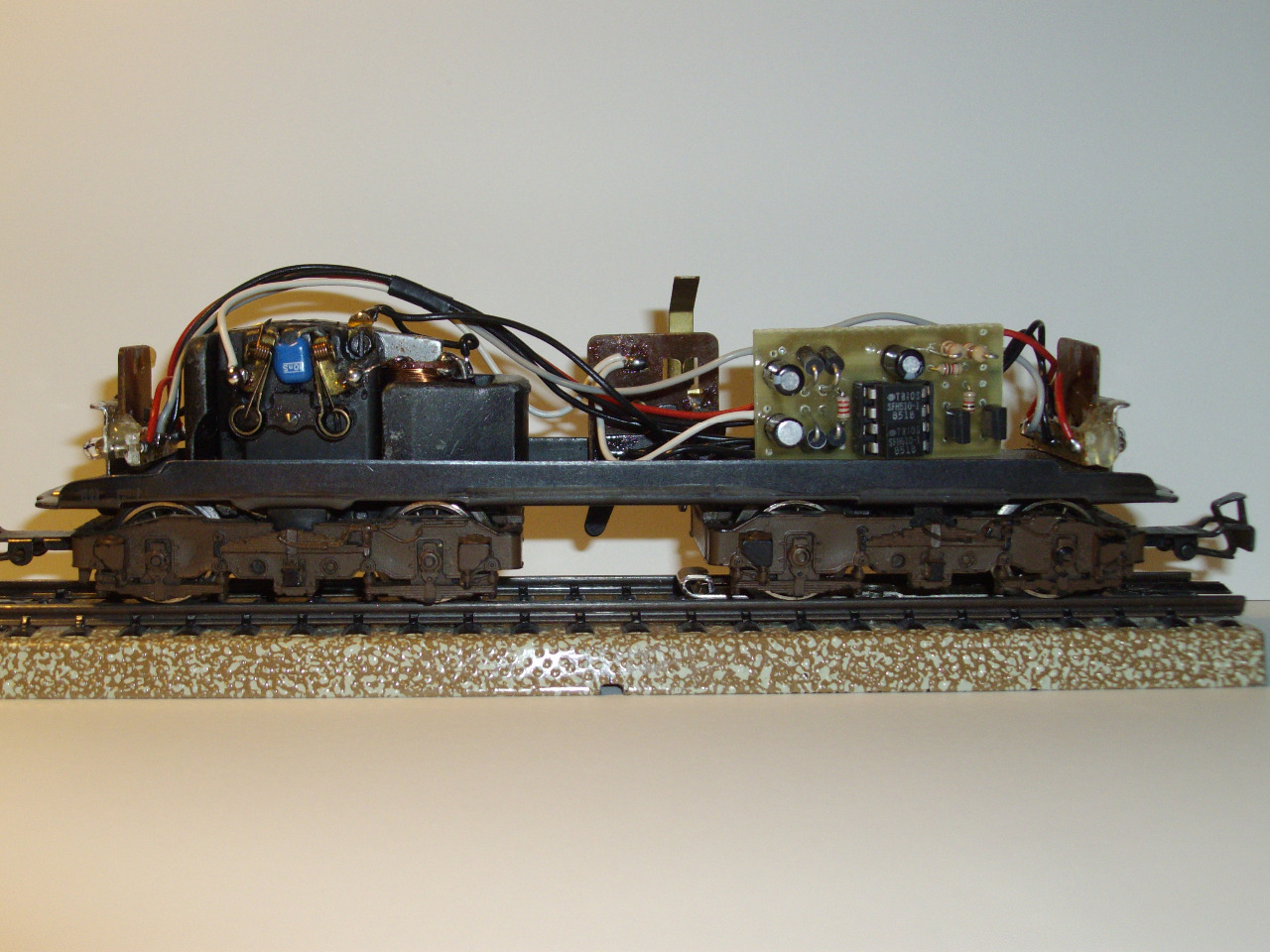

Nella foto sotto si vede la modifica effettuata con i collegamenti al motore e luci.
Di seguito ho inserito altre foto per meglio spiegare come ho eseguito le modifiche sulla 3035.

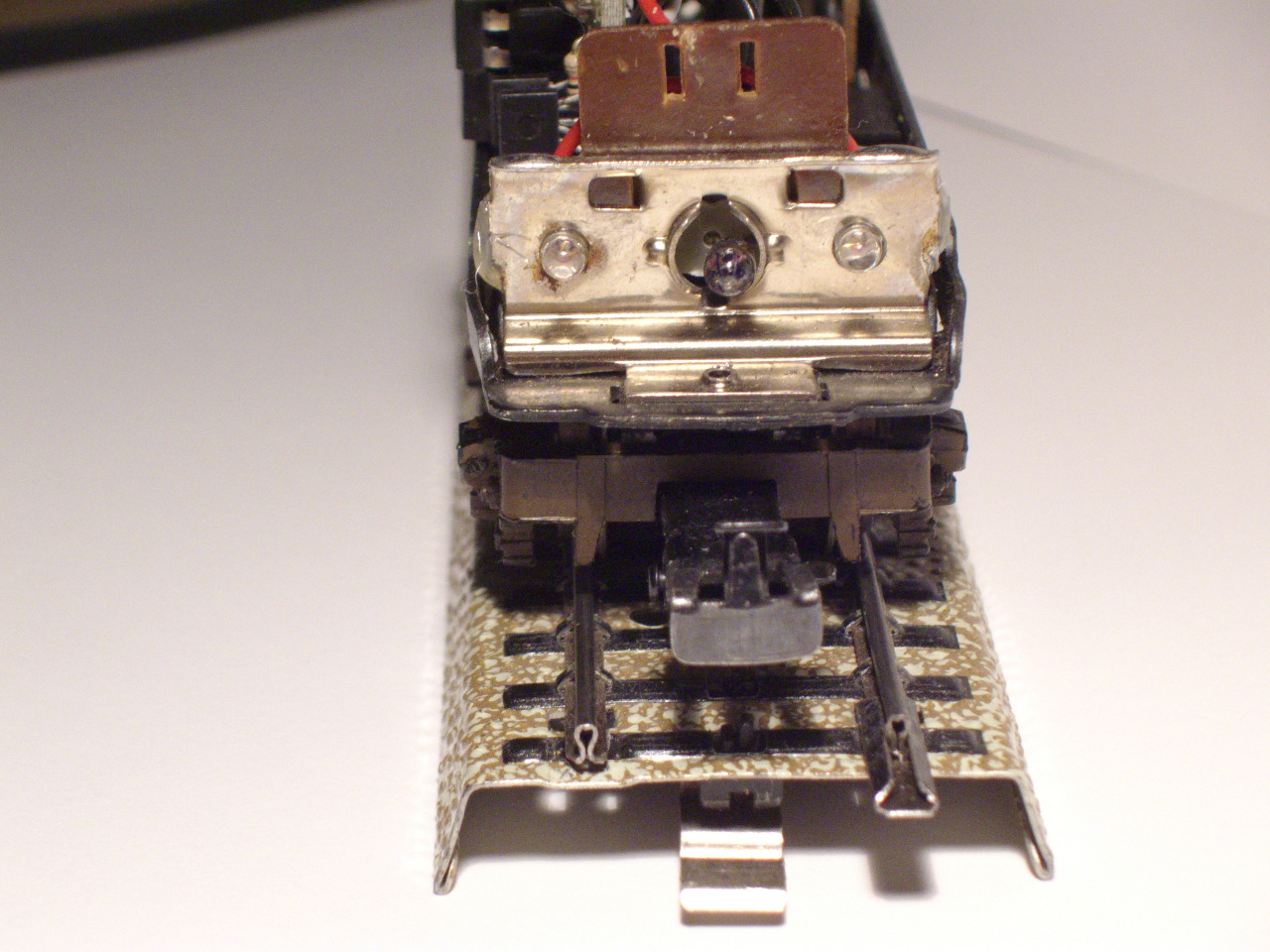

Come si nota sotto ho praticato due fori nel metallo del porta luce originale per l'inserimento dei due led rossi. Ho inserito in mezzo la lampadina a 6V.I collegamenti elettrici dietro sono stati eseguiti con piccoli ritagli di basetta in vetronite per montaggi sperimentale "mille fori" .

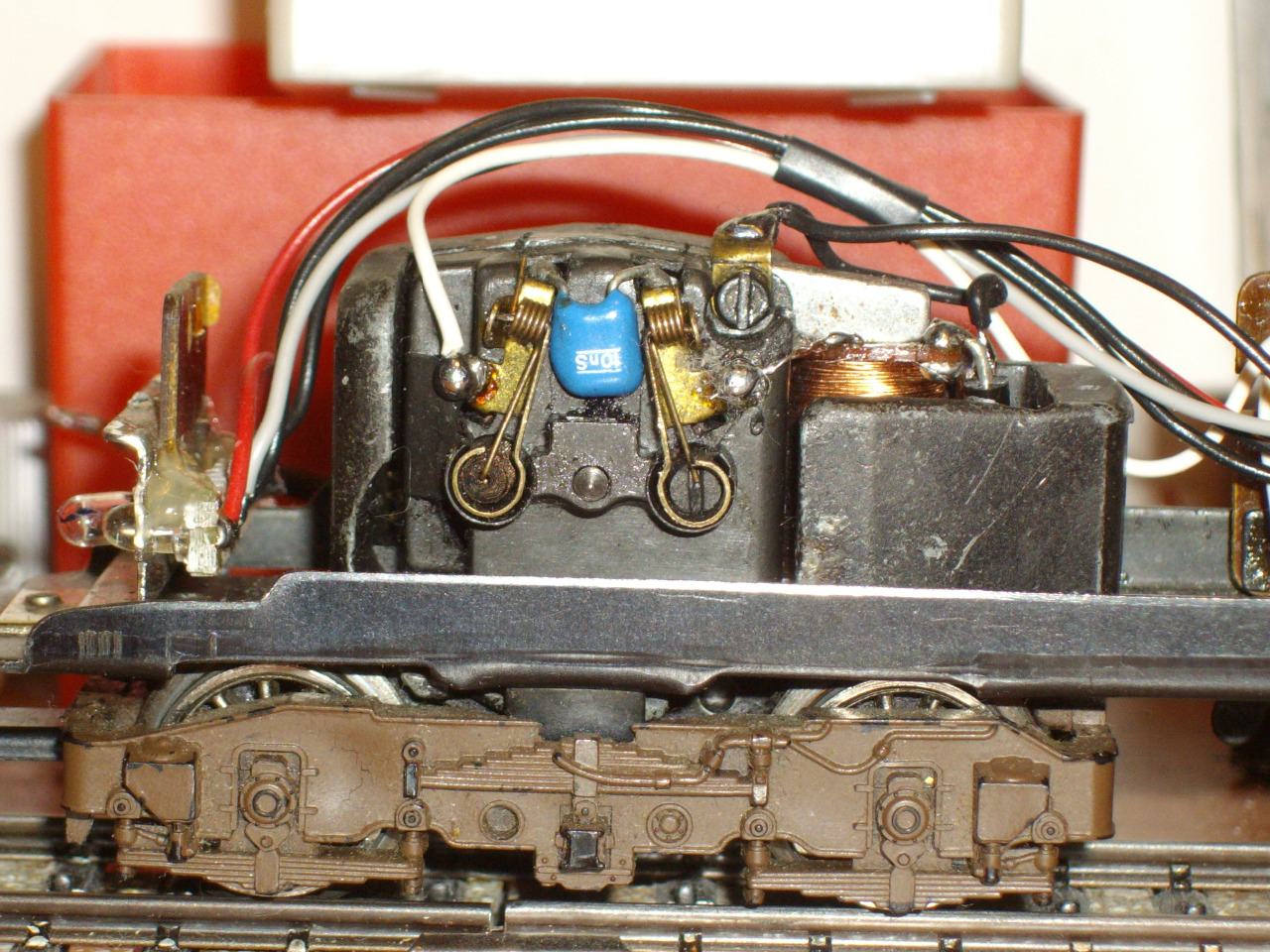

Nella foto sotto il classico e robusto motore collegato al circuito.
Per il funzionamento e altre informazioni vedi l’articolo nel sito riguardante la 3080 (modificata).

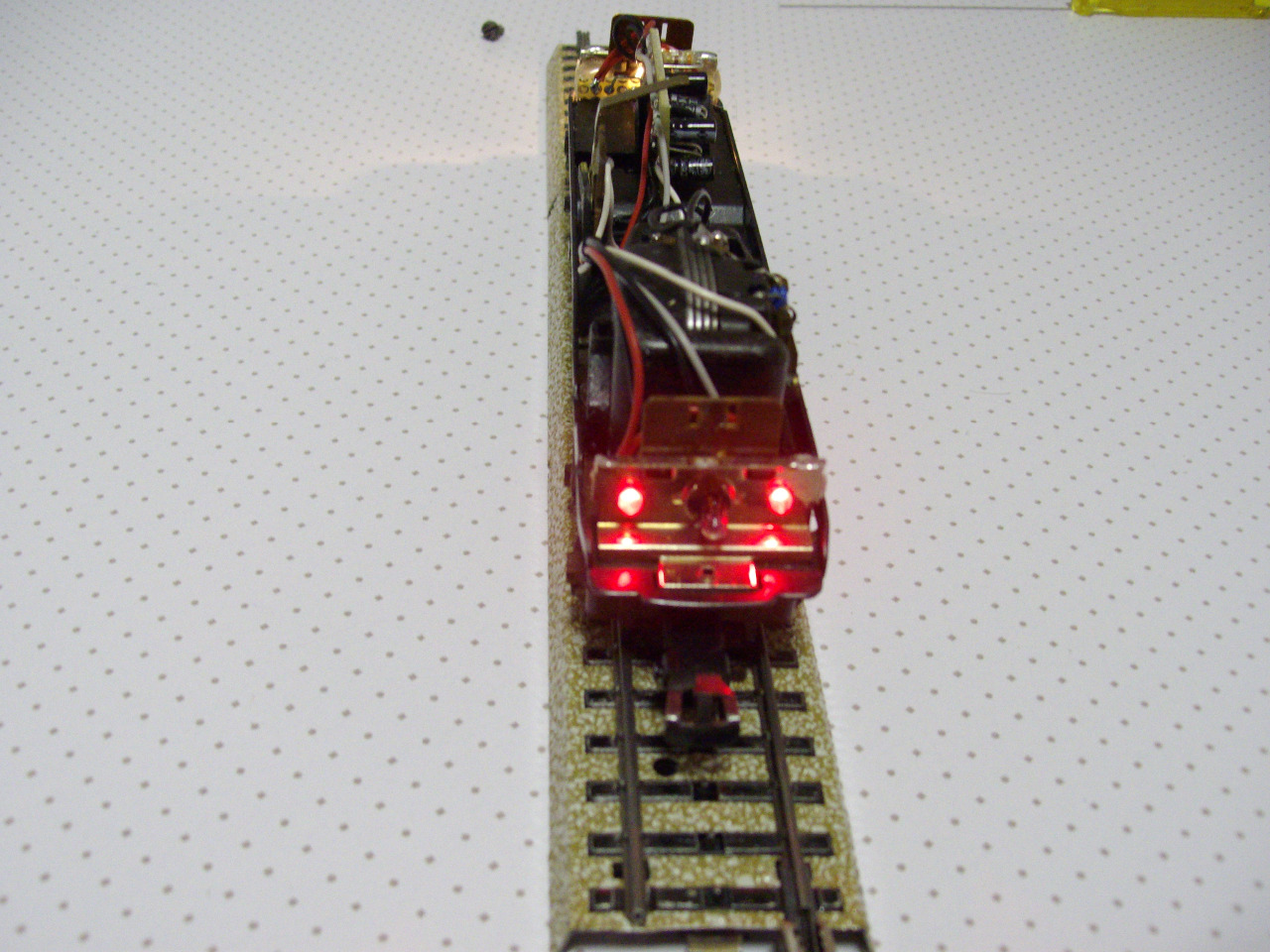

Nelle foto sotto la 3035 sul binario e collegato al dispositivo per illuminazione 16Khz
L'interno del locomotore a lavori ultimati con il decoder montato e pronto per "servizio" di trasporto sui binari.!Sul frontale la lampada accesa che indica la direzione di marcia e dietro i led rossi.
